EC の後傾遠心ファンはどのようにエネルギー消費と騒音を削減するのでしょうか?

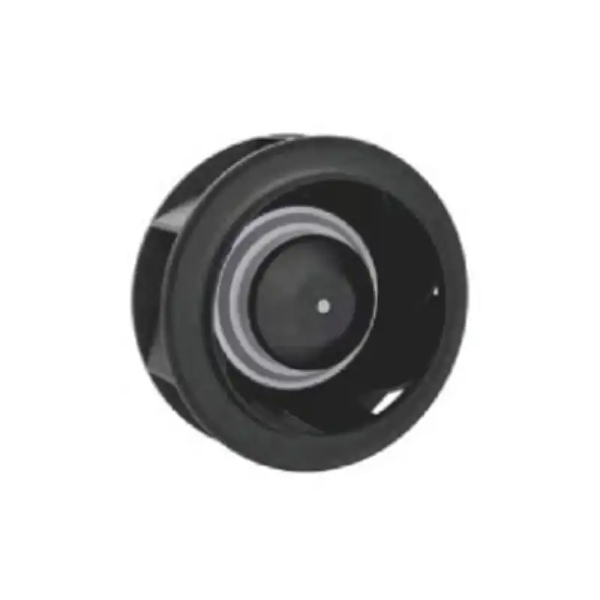

最新の換気および空気処理システムでは、より高い効率とより低い音響影響に対する要求がかつてないほど高まっています。効果的だが誤解されがちな解決策には次のようなものがあります。 EC 後傾遠心ファン 。これらのファンは、電子整流 (EC) モーター技術と後方に湾曲した、または後方に傾斜したインペラ設計を組み合わせ、電気消費量と動作音レベルの両方を大幅に低減する性能プロファイルを提供します。これらの利点の背後にある正確なメカニズムを理解することは、エンジニア、施設管理者、システム設計者が持続可能で快適な環境について情報に基づいた選択を行うのに役立ちます。

節約を支えるコアテクノロジー

EC 後方傾斜遠心ファンがどのようにエネルギー消費を削減するかを理解するには、モーターのタイプとブレードの形状という 2 つの主要なコンポーネントを分離する必要があります。

EC モーターは本質的には、統合されたインテリジェントな制御電子機器を備えたブラシレス DC モーターです。電源周波数 (50/60 Hz) に基づいて固定速度で動作する従来の AC 誘導モーターとは異なり、EC モーターは入力 AC 電力を DC に変換し、パルス幅変調を使用して回転磁界を生成します。これにより、外部可変周波数ドライブ (VFD) に特有の損失を発生させずに、正確な速度調整が可能になります。さらに重要なことは、EC モーターは広い動作範囲にわたって高い効率を維持し、部分負荷でも 85% を超えることが多いのに対し、AC 誘導モーターはスロットルすると効率が 50 ～ 60% に低下する可能性があります。

後方に傾斜したインペラの設計は、モーターのインテリジェンスを補完します。インペラが回転すると、空気が軸方向に入り、半径方向に排出されます。後方に湾曲したブレードは、遠心力を利用して空気を外側に押し出しますが、ブレードの角度は回転方向から離れる方向に傾いています。この形状は、いくつかの空気力学的利点をもたらします。

過負荷領域がないということは、閉じたダンパーで過剰な電力を消費する可能性がある前方湾曲ファンとは異なり、システムが空気の流れを制限している場合でもモーターが消費する電流が少ないことを意味します。この固有の特性により、無駄な電力が直接削減されます。

エネルギー削減の仕組みの実践

EC 後方傾斜遠心ファンによるエネルギーの節約は、モーター効率、親和則のスケーリング、外部制御損失の排除という 3 つの異なる経路から生じます。

1. モーターとドライブの効率。
VFD を備えた標準的な AC 誘導モーターは高調波損失が発生し、通常 50% の速度で 75 ～ 82% の効率で動作します。 EC モーターは、整流が統合されており、同じ範囲で 88 ～ 92% の効率を達成します。この違いは簡単ではありません。部分負荷で年間 8,000 時間稼働するファンの場合、EC バリアントは、ファン曲線自体を考慮する前に、モーター関連のエネルギー使用を 15 ～ 20% 削減できます。

2. 親和性の法則の互換性。
親和性の法則によれば、ファンの出力は速度の 3 乗に応じて変化します。速度を 20% 下げると、消費電力が 50% 近く削減されます。 EC 後方傾斜遠心ファンは外部 VFD を使用せずにシームレスな速度制御を可能にするため、オペレーターは空気の流れを要求に正確に合わせることができます。これにより、全速力で走行したり、ダンパーやバイパスバルブで余分なエアを抜くといった無駄な行為がなくなりました。速度が 10% 低下するごとに、電力は約 27% 削減され、直接的かつ反復可能な節約になります。

3. システム効果の低減。
後方に傾斜したブレードは、より均一な出口速度プロファイルを生成し、下流での乱流を軽減します。乱流が少ないということは、ダクト、フィルター、コイルの静圧損失が低いことを意味します。その結果、システム抵抗に打ち勝つためにファンが必要とする回転エネルギーが少なくなります。現場での測定では、従来の前方に湾曲したファンを同等の負荷の EC 後方傾斜遠心ファンに置き換えると、制御を最適化する前であっても、システムの総電力を 30 ～ 45% 削減できることが一貫して示されています。

騒音低減: 空気力学的および電気的起源

高周波の鳴き声や低周波のランブルは、従来のファンによくある苦情です。 EC 後方傾斜遠心ファンは、空気力学と電磁気の両方の発生源でノイズに対処します。

空力騒音の低減。
後方に湾曲したブレードは、前方に湾曲したブレードまたは放射状ブレードと比較して、境界層の剥離と渦の放出が少なくなります。空気はブレード表面に沿ってスムーズに流れ、より低い乱流強度で排出されます。これにより、特に人間の聴覚にとって煩わしい 500 ～ 2000 Hz の範囲の広帯域ノイズが直接低減されます。さらに、ファンは同じ負荷に対してより低い先端速度で動作するため (圧力係数が高いため)、主要な騒音源であるブレード通過周波数は振幅が下方にシフトします。

機械的および電気的高調波の除去。
VFD を備えた従来の AC モーターは、スイッチング周波数で可聴磁歪ノイズ (高音の鳴き声) やトルク リップルを発生することがよくあります。 EC モーターの正弦波整流スキームと正確な電流整形を組み合わせることで、これらのアーチファクトが最小限に抑えられます。その結果、同一のエアフロー条件下で VFD 駆動の AC 同等品と比較して、よりスムーズなトルク出力と電磁ノイズ レベルの 5 ～ 8 dB(A) の低減が実現します。

低流量時の作動音。
従来のファンは、流量が減少すると不安定領域に入り、サージングや回転失速を引き起こす可能性があります。これらの現象により、リズミカルな脈動音が発生し、ダクトを通って占有空間に伝わる可能性があります。 EC 後方傾斜遠心ファンは、平坦な圧力曲線とアクティブな速度フィードバックにより動作点をサージ制限から遠ざけるため、これを回避します。全流量の 20 ～ 30% であっても、ノイズは衝撃的なものではなく主に空気力学的なものであるため、目立ちにくくなり、パッシブ サイレンサーで減衰しやすくなります。

価値を強化する間接的なメリット

エネルギー消費量の削減と騒音の低減だけが利点ではありません。いくつかの副次的な影響により、EC 後方傾斜遠心ファンの根拠がさらに強化されます。

• 物理的な設置面積が小さくなります。 空力効率が高くなると、より小さなインペラで同じ体積の空気を動かすことができるため、ファンハウジングの寸法が削減され、よりコンパクトな機器のレイアウトが可能になります。
• 室内の冷房負荷を軽減します。 EC モーターは部分負荷時に発生する熱損失が AC モーターよりもはるかに少ないため、モーターからの廃熱が最小限に抑えられます。エアハンドリングユニットや電子機器の筐体などの密閉空間では、これにより冷却システムへの負担が軽減されます。
• 設置とメンテナンスが簡素化されます。 外部 VFD、コンタクタ、または個別の制御配線が不要なため、ファンをより迅速に作動させることができます。コンポーネントが少ないということは、故障箇所が少なくなり、長期的なサービスコストが下がることを意味します。
• 厳しい規制の遵守。 現在、多くの管轄区域では、ファン効率グレード (FEG) またはエネルギー性能基準 (MEPS) を施行しています。 EC 後方傾斜遠心ファンはこれらの要件を容易に満たすか上回り、プロジェクトの遅延や改造による不利益を回避します。

HVAC および産業システムへの実際的な統合

このファン技術を採用する場合、空気システム全体を再設計する必要はありません。 EC 後方傾斜遠心ファンは標準のハウジング構成 (SWSI、DWDI) で利用でき、モーターとホイールの寸法が一致する既存のユニットに後付けできます。新しいビルドの場合、ファンが可変抵抗に対してより安定したエアフローを提供するため、システム設計者は加熱および冷却コイルを小型化できます。これは、フラットな圧力特性の直接的な結果です。

制御の統合は簡単です。ほとんどの EC ファンは、0 ～ 10 V、PWM、または直接 Modbus RTU 信号を受け入れます。これにより、ビル管理システムは追加のインターフェイス ハードウェアを使用せずに、CO₂ センサー、室温、ダクト静圧に基づいてファン速度を調整できます。内蔵の診断機能は、消費電力、速度、実行時間に関するリアルタイムのフィードバックも提供し、予知保全戦略を可能にします。

よくある誤解に対処する

懐疑論者の中には、EC 後方傾斜遠心ファンの初期コストが単純な AC 代替ファンよりも高いと主張する人もいます。コンポーネント レベルでは真実ですが、総所有コストでは話が異なります。通常、連続使用用途の場合、エネルギー節約だけでも 8 ～ 18 か月以内にプレミアムを回収できます。騒音に関する苦情は、音響エンクロージャやサイレンサーなどの現場での高価な改造につながることがよくありますが、大幅に減少するか完全に排除されます。 さらに、VFD とそれに関連する高調波フィルターがなければ、システム全体のコストは中立か、さらに低くなる可能性があります。

もう 1 つの誤解は、後方傾斜ファンは汚れた気流には適さないということです。実際、後方に湾曲したブレードのセルフクリーニング特性 (遠心力によって粒子がブレード面に蓄積するのではなく外側に飛ばされる) により、軽い粉塵用途では前方に湾曲した設計よりも堅牢になります。重い粒子に対しては、EC モーターの効率を損なうことなく、特別なコーティングや材料を使用できます。

結論

エネルギー消費と騒音を同時に削減することは、電気機械機器にとって重要な課題ですが、EC 後方傾斜遠心ファンは、妥協ではなく物理ベースの設計によってこれを実現します。 EC モーターは外部 VFD の損失を排除し、部分速度での高効率を維持します。また、後方に傾斜したインペラは過負荷を防止し、気流を安定させ、乱流によって発生する騒音を低減します。これらを組み合わせることで、リアルタイムの需要に正確に一致するエアフローが可能になり、コストのかかる音響処理を行わずに消費電力を 30% 以上削減し、音圧レベルを数デシベル低下させることができます。

光熱費の削減と機器の邪魔にならない設備を求める施設所有者、性能基準を満たすことを使命とするエンジニア、そして単に静かで快適な空間を求める占有者にとって、これらのファンは空気移動技術における実用的で実証済みの進化を表します。問題はもはやそれらを採用するかどうかではなく、既存のシステムをどれだけ早くアップグレードして利点を実現できるかです。
